Wenn Sie einen Bildschirm für ein Industriegerät spezifizieren, sind Sie wahrscheinlich schon auf den Begriff „HDMI-TFT-Display“ gestoßen. Es klingt einfach: HDMI-Kabel anschließen, Bild erhalten. Doch für Ingenieure, die Produkte entwickeln, welche über Jahre hinweg im Praxiseinsatz funktionieren müssen, stellt sich eine andere Frage: Was steckt eigentlich in diesem Display, und erfüllt es die Anforderungen Ihres Produkts hinsichtlich Stromverbrauch, Größe und Zuverlässigkeit?

Dieser Leitfaden erläutert, was ein HDMI-TFT-Display genau ist, wann HDMI die richtige Schnittstellenwahl darstellt und worauf Sie vor der Festlegung auf ein Design achten sollten – sei es für eine Zapfsäule, eine Ladestation für Elektrofahrzeuge, ein industrielles Bedienpanel oder ein Prüfgerät.

Was genau ist ein HDMI-TFT-Display?

HDMI-TFT-Display: ein TFT-LCD-Panel in Kombination mit einer Treiberplatine, die ein HDMI-Videosignal in das Format umwandelt, das das Panel tatsächlich zur Bilddarstellung benötigt.

Diese Unterscheidung ist wichtiger, als es zunächst scheint. HDMI ist eine Schnittstelle auf Systemebene. Sie überträgt digitale Video- und Audiosignale zwischen Geräten wie Computern, Mediaplayern und Kameras. Ein TFT-LCD-Panel hingegen „spricht“ nicht nativ HDMI – das Display-Panel selbst wird über eine RGB-, LVDS- oder MIPI-Schnittstelle angesteuert.

Ein „HDMI-TFT-Display“ besteht also eigentlich aus zwei Komponenten, die zusammenarbeiten:

·Das TFT-Panel – der eigentliche Bildschirm, erhältlich in COB-, COG- oder Full-TFT-Technologie sowie in der für Ihr Produkt erforderlichen Größe und Auflösung.

·Die HDMI-Empfänger-/Treiberplatine – eine kleine Platine, die das HDMI-Signal empfängt, dekodiert und die Daten in ein RGB- oder LVDS-Format umwandelt, das vom Panel verarbeitet werden kann.

Das Verständnis dieses zweiteiligen Aufbaus ist der erste Schritt zu einer fundierten Beschaffungsentscheidung. Genau dies ermöglicht auch kundenspezifische Anpassungen, da Panel und Treiberplatine unabhängig voneinander konfiguriert werden können, um den Anforderungen Ihres Produkts zu entsprechen.

Für einen detaillierten Einblick in die Panel-Technologie: Unsere TFT-Display-Produktreihe umfasst die Basismodule, auf denen diese Art von Schnittstelle typischerweise aufbaut.

HDMI vs. RGB / LVDS / MIPI – Welche Display-Schnittstelle sollten Sie wählen?

Bevor Sie sich für HDMI entscheiden, lohnt sich ein Vergleich mit den Schnittstellen, die Ihr Panel direkt nutzen könnte. Jede Variante bietet einen anderen Kompromiss hinsichtlich Kosten, Leistung, Komplexität und Kabellänge.

Wann HDMI sinnvoll ist

·Ihr Produkt verfügt bereits über einen PC, ein Embedded-Linux-Board oder einen Einplatinencomputer, der ein Videosignal ausgibt.

·Sie benötigen ein Plug-and-Play-Display, ohne eigenen Grafikcode für Embedded-Systeme schreiben zu müssen.

·Sie rüsten ein bestehendes System mit einem Display nach, etwa beim Austausch eines älteren Monitors.

·Ihr Gerät wird über das Stromnetz betrieben, sodass der zusätzliche Stromverbrauch des HDMI-Empfängers keine Rolle spielt.

Wann stattdessen RGB, LVDS oder MIPI infrage kommen

·Ihr Gerät ist batteriebetrieben und das Energiebudget ist knapp bemessen.

·Das Produkt ist klein oder der Bauraum begrenzt; eine zusätzliche Treiberplatine würde unerwünschte Dicke oder Kosten verursachen.

·Ihre GPU oder MCU gibt bereits nativ RGB oder LVDS aus, sodass eine HDMI-Konvertierung einen unnötigen zusätzlichen Schritt darstellen würde.

F: Benötigt ein HDMI-TFT-Display zusätzliche Treiber?

A: Nein. Genau das ist die Aufgabe der HDMI-Empfängerplatine: Sie übernimmt die Signalumwandlung, sodass das Host-Gerät lediglich einen Standard-HDMI-Monitor erkennt – ohne dass spezielle Treiber erforderlich sind.

Wichtige Aspekte bei der Spezifikation eines industriellen HDMI-TFT-Displays

HDMI-Monitore für den Consumer-Bereich sind nicht für die im industriellen Einsatz üblichen Betriebszyklen ausgelegt. Vor der endgültigen Festlegung der Spezifikationen sollten Industriekunden folgende Punkte prüfen:

·Betriebstemperaturbereich: Geräte für den Außenbereich – wie Zapfsäulen oder Ladestationen für Elektrofahrzeuge – benötigen ein Panel und eine Treiberplatine, die für einen weiten Temperaturbereich ausgelegt sind, und kein Standardmodul für Innenräume.

·Helligkeit und Ablesbarkeit bei Sonnenlicht: Panels mit hoher Helligkeit sind unerlässlich für Geräte, die im Freien oder bei starkem Umgebungslicht eingesetzt werden.

·Touch-Technologie: Kapazitive Touchscreens ermöglichen die Bedienung mit Handschuhen und sind robuster für stark beanspruchte Industrie-Displays; resistive Touchscreens bleiben eine kostengünstige Option für einfachere Interaktionen.

·EMI/EMV-Verhalten: Die Integrität des HDMI-Signals kann bei langen Kabelwegen in elektrisch störanfälligen Industrieumgebungen beeinträchtigt werden; daher sind eine angemessene Abschirmung und ein durchdachtes Platinendesign entscheidend.

·Langfristige Lieferverfügbarkeit: HDMI-Empfänger-ICs können schneller ihr „End-of-Life“ (Produktionsende) erreichen als die Panel-Komponenten selbst. Die Zusammenarbeit mit einem Lieferanten, der sowohl das Panel als auch das Design der Treiberplatine kontrolliert, verringert das Risiko einer erzwungenen Neukonstruktion während der laufenden Produktion.

Genau diese Faktoren unterscheiden einen HDMI-Bildschirm für Hobbyanwendungen von einem Display, das für den jahrelangen Einsatz im Feld ausgelegt ist.

Anpassungsoptionen für HDMI-TFT-Displays

Da ein HDMI-TFT-Display aus zwei konfigurierbaren Komponenten besteht – dem Panel und der Treiberplatine –, bietet sich viel Spielraum, die Lösung individuell auf Ihr Produkt zuzuschneiden, anstatt Ihr Produkt an einen Standardbildschirm anpassen zu müssen. Zu den gängigen Anpassungsoptionen gehören:

·Panel-Größe und -Auflösung, abgestimmt auf Ihr Gehäuse und die Anforderungen an die Ablesbarkeit

·Helligkeitsstufe: vom Standardeinsatz in Innenräumen bis hin zu extrem hellen Panels für den Außeneinsatz

·Touch-Integration (kapazitiv oder resistiv), einschließlich Material und Stärke der Deckscheibe

·Funktionen der Treiberplatine, wie Helligkeitsregelung, Anschlussplatzierung und Einbauausrichtung

·Mechanischer Formfaktor, einschließlich Sonderformen, Rahmen und FPC-Kabelführung für kompakte Gehäuse

Falls Ihr Projekt eine Kombination der genannten Punkte erfordert: Auf unserer Seite „Kundenspezifische Lösungen“ erläutern wir den Ablauf der Anpassung – von der ersten Spezifikation bis hin zu Produktionsmustern.

Vom Konzept zur Serienfertigung: Unser Prozess für HDMI-TFT-Displays

Die Entwicklung eines zuverlässigen, in Serie gefertigten Displaymoduls auf Basis eines Lastenhefts umfasst vier Phasen:

1.Klärung der Anforderungen – wir analysieren Ihre Zielanwendung, die Einsatzumgebung und die Schnittstellenanforderungen, um Panel-Größe, Helligkeit, Touch-Technologie und Konfiguration der Treiberplatine festzulegen.

2.Validierung der Muster – vor der Investition in Werkzeuge fertigen wir technische Muster an und prüfen diese auf Einhaltung der Anforderungen an Gehäuse und Systemintegration.

3.Testproduktion in Kleinserie – eine begrenzte Fertigungsserie dient dazu, Ausbeute, Signalstabilität und mechanische Passgenauigkeit unter Serienbedingungen zu validieren.

4.Serienfertigung und Qualitätskontrolle – vollständige Produktionsläufe unter ständiger Qualitätsüberwachung sowie kontinuierliche Lieferunterstützung über die gesamte Lebensdauer Ihres Produkts hinweg.

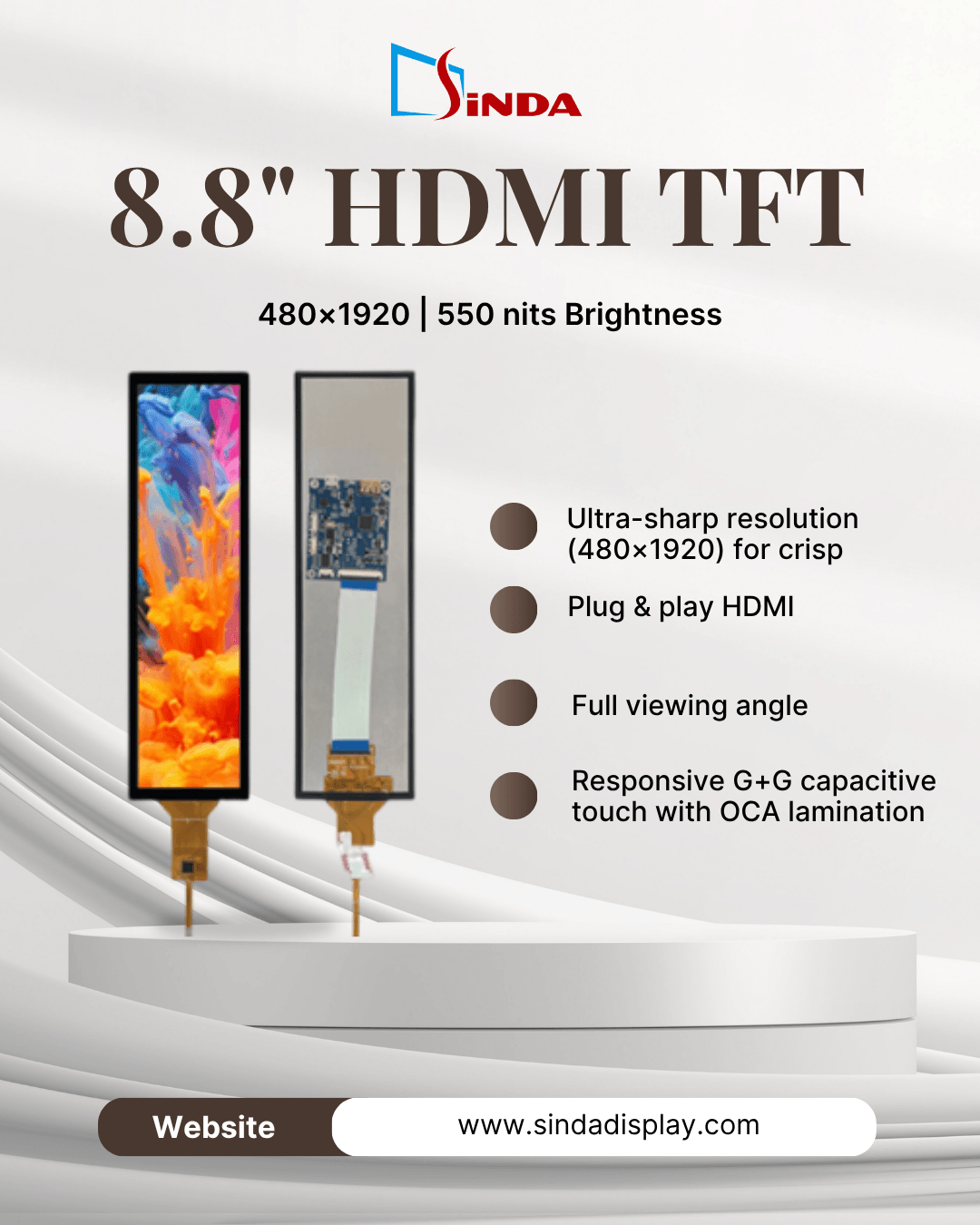

Fallstudie: 8,8-Zoll-HDMI-TFT-Display für industrielle Steuerungsanlagen

Ein Kunde, der industrielle Steuerungs- und Multimedia-Systeme herstellt, wandte sich mit einer spezifischen Herausforderung an uns: Das Host-System gab bereits ein HDMI-Videosignal aus, und der verfügbare Einbauraum erforderte ein extrem breites Display. Anstatt die Video-Signalverarbeitung (Video-Pipeline) neu zu entwickeln, benötigte der Kunde ein Displaymodul, das das HDMI-Signal direkt verarbeiten konnte.

Folgende Spezifikationen wurden festgelegt:

Die eigentliche technische Herausforderung lag nicht beim Panel selbst, sondern bei der HDMI-Treiberplatine. Wir haben eine passgenaue Treiberplatine entwickelt, die einen sauberen Signalweg von der HDMI-Videoeingangsquelle über die Treiberplatine bis hin zum TFT-Display gewährleistet. Die Platine integriert folgende Funktionen:

·HDMI-Signaleingang

·USB-5V-Stromversorgung

·MIPI-Signalausgang

·Audioausgang

·Hintergrundbeleuchtungssteuerung

Mit diesem Aufbau kann der Kunde seinen vorhandenen HDMI-Ausgang direkt an das Displaymodul anschließen – eine aufwendige Neuentwicklung einer LCD-Schnittstelle entfällt. Dies ist ein hervorragendes Beispiel dafür, was „HDMI-TFT-Display“ in der Praxis bedeutet: Panel und Treiberplatine wurden als integrierte Gesamtlösung entwickelt, anstatt lediglich einen Konverter an einen Standardbildschirm zu montieren.

Typische Einsatzgebiete für HDMI-TFT-Displays im industriellen Umfeld

HDMI-TFT-Displays kommen in verschiedensten Bereichen außerhalb der Unterhaltungselektronik zum Einsatz – insbesondere dort, wo ein System bereits ein Standard-Videosignal ausgibt und ein Plug-and-Play-Bildschirm die Integration beschleunigt:

·Industrielle Bedienpanels und HMIs – Anbindung an SPS-gesteuerte Systeme, die HDMI-Videosignale für Benutzeroberflächen bereitstellen. (Informationen zu integrierten Touch-Optionen finden Sie bei unseren Touch-Panel-Lösungen.)

·Prüf- und Inspektionssysteme – direkter Anschluss an Embedded-PCs oder Einplatinencomputer, auf denen Diagnosesoftware läuft.

·Digital Signage und Kiosk-Systeme – hier vereinfacht eine Standard-HDMI-Quelle die Aktualisierung von Inhalten und den Austausch von Systemkomponenten.

·Medizintechnik – Überwachungsstationen und Diagnosegeräte, die eine zuverlässige Plug-and-Play-Bildschirmausgabe benötigen.

·Ladestationen für Elektrofahrzeuge (EV) – Anzeige von Ladestatus und Zahlungsoptionen, oft in Kombination mit unseren speziellen EV-Displaylösungen.

FAQ – Häufige Fragen zu HDMI-TFT-Displays

F: Können HDMI-TFT-Displays in kundenspezifischen Größen gefertigt werden?

A: Ja. Da Panel und Treiberplatine separate Komponenten sind, lassen sich Größe und Auflösung des Panels unabhängig von der HDMI-Schnittstelle anpassen.

F: Ist HDMI eine gute Wahl für batteriebetriebene Geräte?

A: Im Allgemeinen ist dies nicht die optimale Lösung. HDMI-Empfängerplatinen verbrauchen mehr Strom als direkte RGB-, LVDS- oder MIPI-Verbindungen. Für batteriebetriebene oder extrem kompakte Geräte eignet sich daher meist eine direkte Panelschnittstelle besser.

Die Wahl der richtigen Display-Schnittstelle sollte kein Ratespiel sein. Wenn Sie für Ihr nächstes Produkt HDMI mit anderen Panelschnittstellen vergleichen, unterstützt unser Team Sie gerne dabei, die Vor- und Nachteile im Hinblick auf Ihre spezifische Anwendung abzuwägen. Kontaktieren Sie uns, um Ihre Anforderungen zu besprechen.
